Robot pro nanášení stříkáním pro automatizované linky pro práškové lakování
Náš stříkací lakovací robot se používá pro automatizované práškové lakování kovových, plastových a kompozitních obrobků. Může být integrován do výrobních linek nátěrů, které vyžadují opakovatelné dráhy nástřiku a kontrolovatelné parametry nátěru.
Výhody
- ±0,05 mm opakované polohování pro opakovatelné dráhy povlakování
- 2131 mm dosah ramene pro velké pokrytí obrobku
- Program-bezplatný výukový systém pro rychlejší změnu produktu
- Stabilní podávání prášku pro-sériovou výrobu s dlouhým cyklem
- Kompatibilní s integrací dopravníku a otočné plošiny
- Podporuje nepřetržitý provoz lakování v pevných výrobních uspořádáních
- Užitečné zatížení 10 kg podporuje elektrostatické stříkací sestavy a vedení kabelů bez ovlivnění stability pohybu
Konfigurace struktury systému
- 6osé průmyslové robotické rameno
- Sestava elektrostatické stříkací pistole

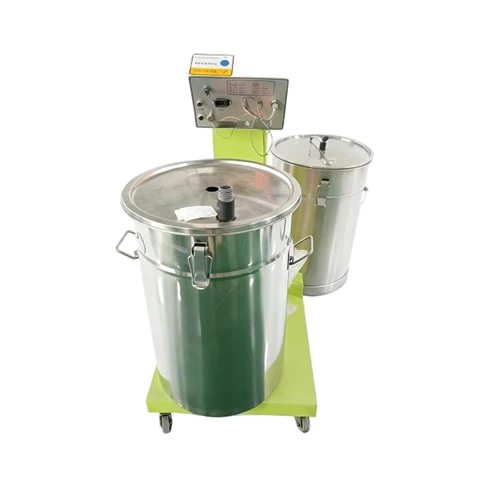

- Systém přívodu a podávání prášku
- Výukový přívěsek pro záznam trajektorie
- Ovládací skříň (ovládání pohybu + elektrický systém)
- Pevný pracovní stůl nebo upínací plošina
Hlavní technické parametry
|
Parametr |
Specifikace |
|
Rozpětí paží |
2131 mm |
|
Opakovaná přesnost polohování |
±0,05 mm |
|
Maximální zatížení |
10 kg |
|
Výkonová kapacita |
6,48 kVA |
|
Hmotnost zařízení |
Přibližně . 230 kg |
|
Třída ochrany |
Zápěstí: IP54, tělo: IP40 |
Platné výrobní podmínky
Zařízení se obvykle používá v následujících výrobních sestavách:
- Linky pro práškové lakování kovových konstrukčních dílů
- Linky na povrchovou úpravu krytů domácích spotřebičů
- Procesy povrchové úpravy průmyslového nábytku
- Linky na potahování hliníkových profilů
- Obecné průmyslové linky povrchové úpravy kovových dílů
Kompatibilita materiálu a nátěru
Systém je kompatibilní s následujícími materiály obrobků:
- Ocel válcovaná za studena-
- Pozinkovaná ocel
- Hliníková slitina (např. profily 6063)
- ABS / PC plasty
- MDF a dřevěné povrchy
Mezi kompatibilní typy práškových laků patří:
- Epoxidové práškové nátěry
- Polyesterové práškové nátěry
- Fluorokarbonové práškové nátěry
- Funkční nátěry (anti-korozi / povětrnostním vlivům-odolné / dekorativní povrchové úpravy)
Podpora konfigurace projektu
Konfigurace systému může být upravena na základě:
- Rozměry a geometrie obrobku
- Požadavky na výrobní kapacitu
- Typ potahového materiálu
- Stávající rozložení řádků
- Metoda integrace automatizace
Pro cenovou nabídku a technické hodnocení jsou obvykle vyžadovány následující informace:
- Výkresy obrobků nebo fotografie
- Předpokládaná výrobní kapacita
- Požadavky na proces lakování
- Stávající podmínky výrobní linky
- Preferovaný způsob integrace
Oblasti použití a kompatibilní materiály
| Oblast použití | Typické objekty | Kompatibilní materiály a typy prášků |
|---|---|---|
| Domácí spotřebič | Kryty chladniček/praček, klimatizační jednotky, mikrovlnné vložky, základny rýžovarů | Ocel válcovaná za studena-, ABS, PC/ABS; Epoxidový prášek, Polyesterový prášek |
| Nábytek a bytové zařízení | Nábytkové panely (kov/dřevo), rámy šatních skříní, pojezdy zásuvek, kliky, koupelnové kování | Pozinkovaná ocel, masivní dřevo, MDF; Matný polyesterový prášek, prášek pro přenos dřevěných vláken, antibakteriální prášek |
| Stavebnictví a dekorace | Hliníkové dveřní/okenní profily, předstěnové panely, protipožární zárubně, kovové stropní panely | 6063 hliník, pozinkovaná ocel, barva ocel; Polyesterový prášek-odolný vůči povětrnostním vlivům, Fluorokarbon (odolný vůči UV-záření), prášek-jako kámen |
On-Simulace webu a detailní zobrazení struktury{1}}

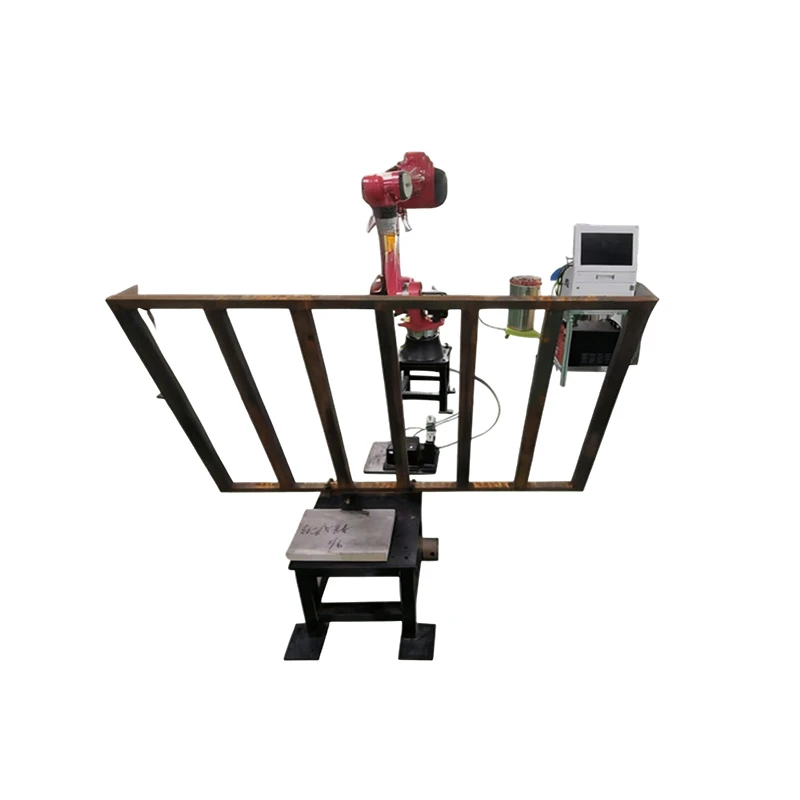

Obrázek 2.1 Diagram fyzického objektu na-stránce
Výukový přívěsek a výuková zbraň
Elektrostatická stříkací pistole

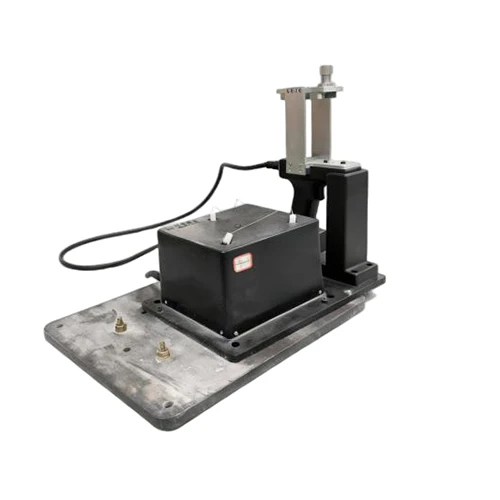

Elektrostatický rozprašovač
Program-Free System
Elektrická ovládací skříň robota

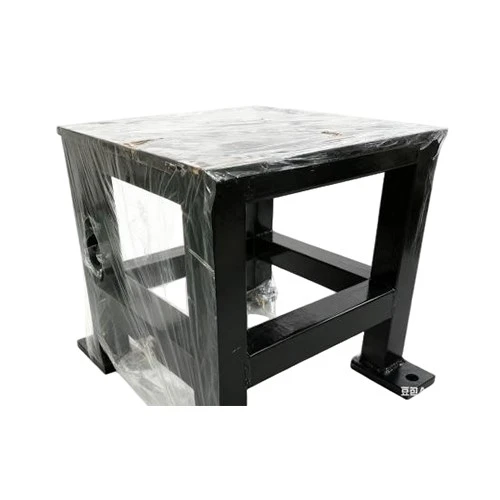

Zvýšená upevňovací základna/pracovní stůl
FAQ
